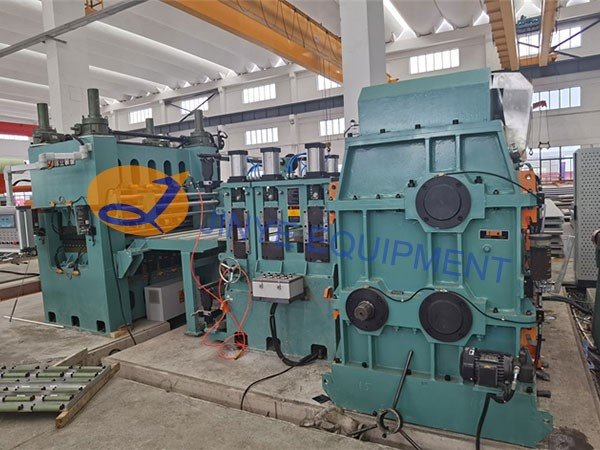

Po'lat rulonli uchuvchi kesish uzunligi chiziqqa kesish
Tavsif
Texnik parametrlar
Kirish
CR Steel Coil Flying Shear Cut to Length Line qo'llanilishi, ayniqsa, ma'lum uzunlikdagi po'lat plitalarga ehtiyoj bo'lganda foydalidir, chunki bu qo'lda kesish yoki bir nechta mashinalardan foydalanish zaruratini yo'q qiladi. Bu samarali va avtomatlashtirilgan ishlov berish, vaqt va mehnat xarajatlarini tejash imkonini beradi.
Texnik parametrlar
Kirish xomashyosi, CR, GI, PPGI rulonlari:
|
Yo'q. |
Element |
Parametrlar |
|
1 |
Material |
CR% 2c GI% 2c PPGI |
|
2 |
Bobin plastinkasining qalinligi |
{0}}.3-3.0mm |
|
3 |
Bobin plastinkasining kengligi |
500-1600mm |
|
4 |
Bobinning tashqi diametri |
PH2000 mm dan kam yoki unga teng |
|
5 |
Bobinning ichki diametri |
PH508mm, PH610mm |
|
6 |
Bobinning maksimal og'irligi |
20T |
|
7 |
Mexanik xususiyatlar |
Kuchlanish kuchi sb600N/mm dan kam yoki unga teng2 |
Tayyor mahsulot, zanglamaydigan po'lat plitalar:
|
Yo'q. |
Element |
Parametrlar |
|
1 |
Kesish uzunligi |
% 7b% 7b0}}mm% 2f6000mm |
|
2 |
Kesish uzunligi tolerantligi |
L{0}}m ±0,25mm (2,0mm) dan kichik yoki unga teng |
|
3 |
Diagonal uzunlikdagi bardoshlik |
L{0}}m ±0,5mm (2,0mm) dan kichik yoki unga teng |
|
4 |
Nivelirlashning aniqligi |
±1,2 mm/m dan kam yoki unga teng2 |
|
5 |
Stacking balandligi |
Yostiqsimon yog'ochni 700 mm, maksimal 5T qo'shing. |
Mashina parametrlari
|
Yo'q. |
Element |
Parametrlar |
|
1 |
Kesish tezligi |
Plitalar uzunligi (mm) kesish vaqti (dona/min) |
|
200 mm 180 dona |
||
|
500 mm 160 dona |
||
|
800 mm 100 dona |
||
|
2000 mm 40 dona |
||
|
4000 mm 20 dona |
||
|
6000 mm 13 dona |
||
|
2 |
Tishlash tezligi |
0~15m/daq |
|
3 |
Kesish miqdori |
2000mm x 2.0mm 40pcs/min dan kam yoki unga teng |
|
4 |
Stacking soni |
Dual Stackers bir-biriga o'tadi |
|
5 |
Umumiy quvvat |
~420KVt |
|
6 |
Haydovchi motorlar |
Ochish kuchi: AC30KW |
|
Nozik 6Hi tekislagich: AC110KW |
||
|
Uzunligi oziqlantiruvchi: AC11KW |
||
|
Chiqib ketish kuchi: AC110KW |
||
|
Gidravlika stantsiyasi: AC11KW |
||
|
7 |
Boshqarish rejimi |
Servo boshqaruv, PLC |
|
8 |
Operatorlar soni |
Texnik 1 kishi, ishchilar 2-3 kishi |
|
9 |
Yer maydoni |
L50m×W10m |
Tarkibi
|
1. Bobinli saqlash egar |
2. Bobini yuklaydigan mashina |
|
3. Orqa taranglik bilan bitta mandrelli ochuvchi |
4. G'altakning boshini tortuvchi press roligi |
|
5. Bobin boshi To'g'rilash rulosi va belkurak pichog'i |
6. Ikki marta chimchilash rulolari + 6Hi Fine Leveler |
|
7. Ikkita rulonli oziqlantiruvchi juftlik |
8. Rotatary Fly Shear |
|
9. 4 bosqichli uzatish tasmasi |
10. Ikkita stakerlar |
|
11. Ikkita chiqish mashinalari yoki rulonli stollar |
12. Gidravlika tizimi |
|
13. Pnevmatik tizim |
14. Elektr boshqaruv tizimi |
Mahsulot afzalligi
Bizning Rotary Shear Flying uzunligi bo'ylab kesilgan liniyalarimiz turli uzunlikdagi po'lat plitalarni yuqori samaradorlik bilan kesishgan Po'lat plitalarni qayta ishlash markazlari tomonidan mamnuniyat bilan qabul qilinadi.
1. Sovuq haddelenmiş po'latdan, galvanizli po'latdan, rangli po'latdan yasalgan rulonlarga kelsak, odatda yupqa qalinlikdagi uzun uzunlikdagi har xil qisqa uzunlikdagi tayyor yassi choyshablarni talab qiladi, aniqki, aylanadigan uchuvchi kesish etarli ishlab chiqarishni berish uchun yaxshi tanlovdir.
2. Faqat bu emas, to'xtovsiz kesish po'lat plitalarning uzluksiz oldinga siljishiga imkon beradi, rulonlarda varaqda burilish belgilarini qoldirish imkoniyati yo'q.
3. Plitalar yuzasini himoya qilish uchun mashinaning barcha uzatuvchi rulonlari va yuzasi poliuretan kauchuk bilan qoplangan va plyonka va / yoki qog'ozni laminatsiyalash mumkin.
4. Tayyor mahsulotni qo'llash uchun talab qilinadigan tekislik aniqligiga qarab tekislash moslamasi 4High yoki 6High bo'lishi mumkin, biz bilganimizdek, ko'proq ilovalar yuqori aniqlikdagi 6High tekislash mashinasini xohlaydi.
5. Operatorlar sensorli ekran va monitor ekranlaridan boshlab hamma narsani tomosha qilishlari va parametrlarni osongina kiritishlari va liniyaning ishlashini boshqarishlari mumkin. Elektr boshqaruvi aqlli va qulay.
